KAF97減速機加電機重量：

KAF97減速機加0.75KW電機重量149KG，KAF97減速機加1.1KW電機重量153KG，KAF97減速機加1.5KW電機重量156KG，KAF97減速機加2.2KW電機重量165KG，KAF97減速機加3KW電機重量168KG，KAF97減速機加4KW電機重量179KG，KAF97減速機加5.5KW電機重量193KG，KAF97減速機加7.5KW電機重量206KG，KAF97減速機加11KW電機重量248KG，KAF97減速機加15KW電機重量268KG，KAF97減速機加18.5KW電機重量305KG，KAF97減速機加22KW電機重量318KG，KAF97減速機加30KW電機重量386KG。

KAF97減速機加油量：可加齒輪潤滑油

KAF97減速機M4安裝形式加20L，KAF97減速機M3安裝形式加15.7L，KAF97減速機M2安裝形式加14.7L，KAF97減速機M1安裝形式加7L，KAF97減速機M5安裝形式加15.7L，KAF97減速機M6安裝形式加15.7L。規定的加注量為參老值。精確值的變化加級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝形式時，您必須根據改變后的安裝形式相應調整加注潤滑劑。上述中列出了安裝形式M1-M6的減速機相應的標準參考潤滑油注入量值。

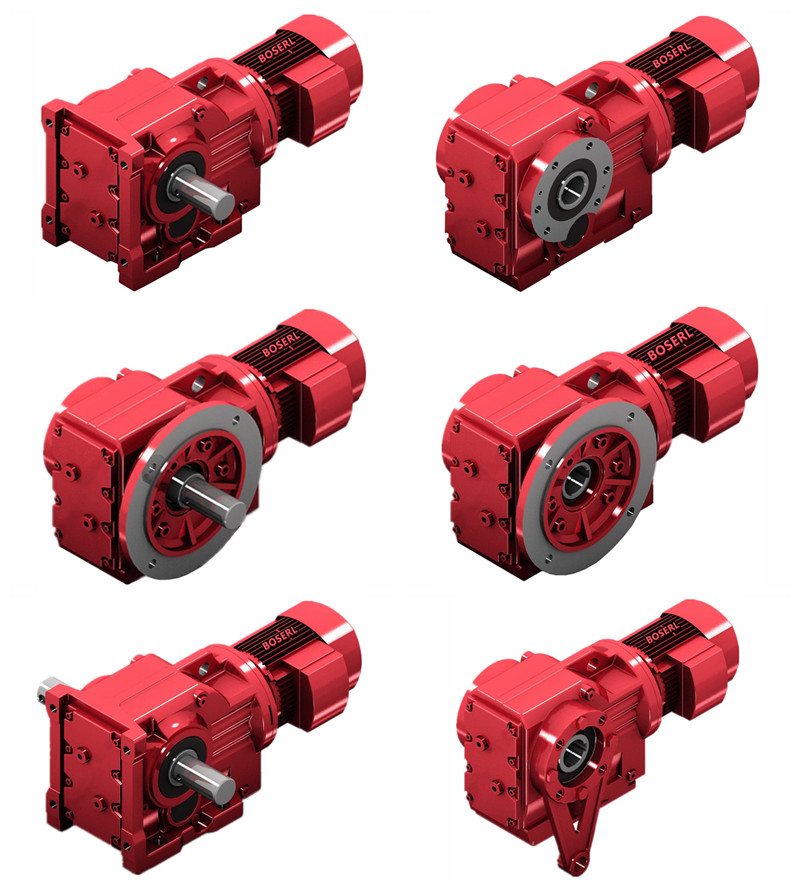

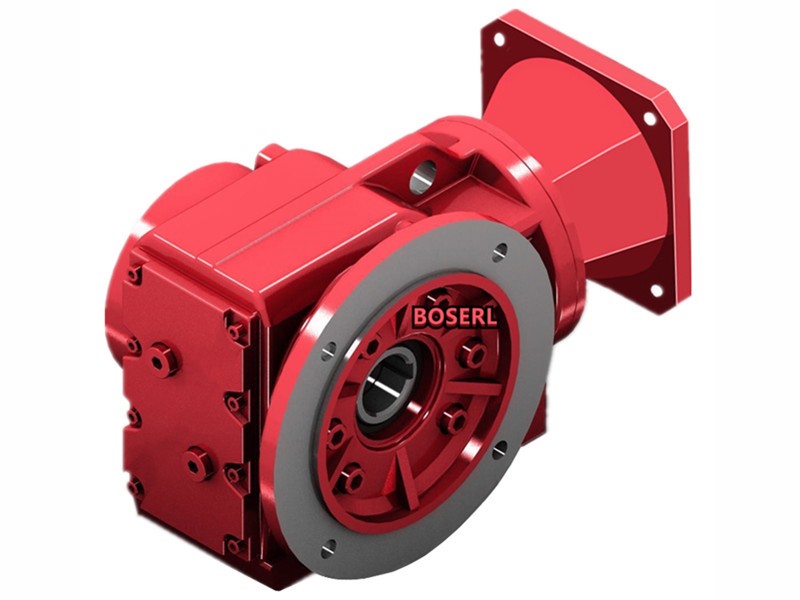

KAF97減速機實物圖：圖一為KAF97立式安裝形式直角空心軸螺旋錐齒輪減速機，圖二K97臥式安裝形式螺旋錐齒輪減速電機，圖三為KF97立式安裝形式實心軸輸出螺旋錐齒輪減速電機，圖四為KA97臥式安裝形式空心軸螺旋錐齒輪減速機。

KAF97減速機型號表示方法：

KAF97減速機型號結構KAF97-B15KW-4P-減速比-安裝形式-接線盒位置。

KAF97減速機性能參數表結構說明：Input Configuration代表輸入加置，C防雨罩，V強制冷卻風扇，RS逆止器，TF電機熱保護裝置，KAF97，K97，KAF97，KA97減速機機座號，N代表徑向負荷，HR手動釋放裝置，1/min代表輸出轉數，HF手動釋放裝置加自鎖功能。

KAF97減速機電機接線盒方位說明：本頁附件選型手冊視圖為M1安裝形式，方向為:從電機尾部的風罩向前看。可提供R(0°)，B(90°），L(180° )，T（270°)四種電機接線盒方位。可提供S和N兩種進線方位，其中R(0°)位置是默認方位，如無特別說明，將按默認方位提供。直角減速機

KAF97減速機參數：

KAF97減速機輸出扭矩4300N.m，3890N.m，2870N.m，2660N.m，2400N.m（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）。

KAF97減速機減速比176.05比，153.21比，140.28比，123.93比，105.13比，96.08比，86.52比，77.89比，70.54比，62.55比，47.93比，41.87比，38.3比，34.23比，30.82比，27.91比，24.75比，22.37比，18.96比，16.56比，13.85比，11.99比，10.41比，8.71比，7.54比

KAF97減速機輸出轉數8轉，9.1轉，10轉，11轉，13轉，14轉，16轉，18轉，20轉，22轉，25轉，29轉，33轉，37轉，41轉，45轉，50轉，57轉，63轉，74轉，85轉，101轉，117轉，134轉，161轉，186轉（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為K系列減速機的輸入）。

KAF97減速機電機可加單相，直流，變頻，剎車，防爆，伺服，交流，三相電機KAF97加KAF97加0.75KW，KAF97加1.1KW，KAF97加1.5KW，KAF97加2.2KW，KAF97加3KW，KAF97加4KW，KAF97加5.5KW，KAF97加7.5KW，KAF97加11KW，KAF97加15KW，KAF97加18.5KW，KAF97加22KW，KAF97加30KW。

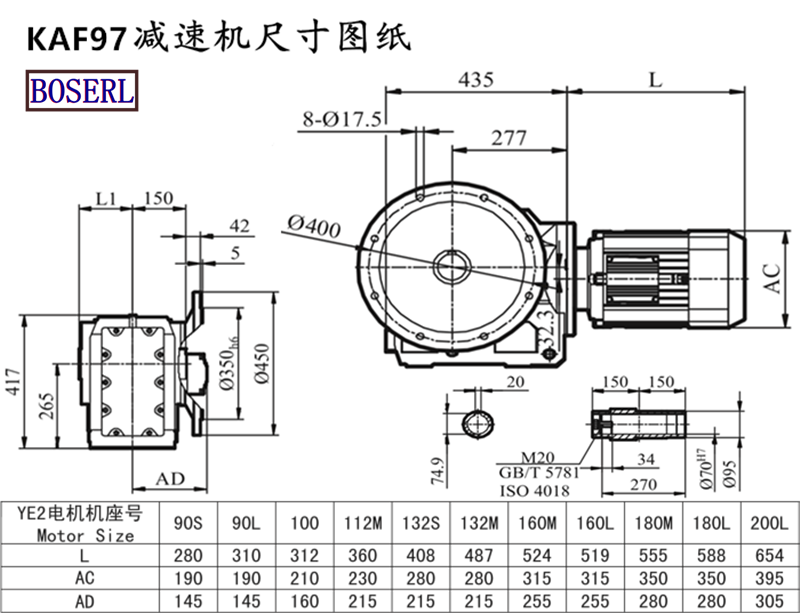

KAF97減速機外觀尺寸：輸出孔直徑Φ70+鍵4.9（可定做），高414*寬337（帶輸出法蘭）*長414

KAF97減速機型號：KAF97AQA80,KAF97AQA100,KAF97AQA115,KAF97AQA140,KAF97AQA160,KAF97AQA190,KAF97AQH80,KAF97AQH100,KAF97AQH115,KAF97AQH140,KAF97AQH160,KAF97AQH190,JRTKAF97-Y1.1KW,JRTKAF97-Y1.5KW,JRTKAF97-Y100M4,JRTKAF97-Y112M4,JRTKAF97-Y11KW,JRTKAF97-Y132M4,JRTKAF97-Y15KW,JRTKAF97-Y160M4,JRTKAF97-Y18.5KW,JRTKAF97-Y180M4,JRTKAF97-Y2.2KW,JRTKAF97-Y200M4,JRTKAF97-Y22KW,JRTKAF97-Y30KW,JRTKAF97-Y3KW,JRTKAF97-Y4KW,JRTKAF97-Y5.5KW,JRTKAF97-Y7.5KW,JRTKAF97-Y80M4,JRTKAF97-Y90M4,JRTKAF97-YEJ100M4,JRTKAF97-YEJ112M4,JRTKAF97-YEJ132M4,JRTKAF97-YEJ160M4,JRTKAF97-YEJ180M4,JRTKAF97-YEJ200M4,JRTKAF97-YEJ80M4,JRTKAF97-YEJ90M4,JRTKAF97-YS100M4,JRTKAF97-YS112M4,JRTKAF97-YS132M4,JRTKAF97-YS160M4,JRTKAF97-YS180M4,JRTKAF97-YS200M4,JRTKAF97-YS80M4,JRTKAF97-YS90M4,JRTKAF97-YVP100M4,JRTKAF97-YVP112M4,JRTKAF97-YVP132M4,JRTKAF97-YVP160M4,JRTKAF97-YVP180M4,JRTKAF97-YVP200M4,JRTKAF97-YVP80M4,JRTKAF97-YVP90M4,JRTKAF97-YVPEJ100M4,JRTKAF97-YVPEJ112M4,JRTKAF97-YVPEJ132M4,JRTKAF97-YVPEJ160M4,JRTKAF97-YVPEJ180M4,JRTKAF97-YVPEJ200M4,JRTKAF97-YVPEJ80M4,JRTKAF97-YVPEJ90M4,EWKAF97-Y1.1KW,EWKAF97-Y1.5KW,EWKAF97-Y100M4,EWKAF97-Y112M4,EWKAF97-Y11KW,EWKAF97-Y132M4,EWKAF97-Y15KW,EWKAF97-Y160M4,EWKAF97-Y18.5KW,EWKAF97-Y180M4,EWKAF97-Y2.2KW,EWKAF97-Y200M4,EWKAF97-Y22KW,EWKAF97-Y30KW,EWKAF97-Y3KW,EWKAF97-Y4KW,EWKAF97-Y5.5KW,EWKAF97-Y7.5KW,EWKAF97-Y80M4,EWKAF97-Y90M4,EWKAF97-YEJ100M4,EWKAF97-YEJ112M4,EWKAF97-YEJ132M4,EWKAF97-YEJ160M4,EWKAF97-YEJ180M4,EWKAF97-YEJ200M4,EWKAF97-YEJ80M4,EWKAF97-YEJ90M4,EWKAF97-YS100M4,EWKAF97-YS112M4,EWKAF97-YS132M4,EWKAF97-YS160M4,EWKAF97-YS180M4,EWKAF97-YS200M4,EWKAF97-YS80M4,EWKAF97-YS90M4,EWKAF97-YVP100M4,EWKAF97-YVP112M4,EWKAF97-YVP132M4,EWKAF97-YVP160M4,EWKAF97-YVP180M4,EWKAF97-YVP200M4,EWKAF97-YVP80M4,EWKAF97-YVP90M4,EWKAF97-YVPEJ100M4,EWKAF97-YVPEJ112M4,EWKAF97-YVPEJ132M4,EWKAF97-YVPEJ160M4,EWKAF97-YVPEJ180M4,EWKAF97-YVPEJ200M4,EWKAF97-YVPEJ80M4,EWKAF97-YVPEJ90M4,SLKAF97-Y1.1KW,SLKAF97-Y1.5KW,SLKAF97-Y100M4,SLKAF97-Y112M4,SLKAF97-Y11KW,SLKAF97-Y132M4,SLKAF97-Y15KW,SLKAF97-Y160M4,SLKAF97-Y18.5KW,SLKAF97-Y180M4,SLKAF97-Y2.2KW,SLKAF97-Y200M4,SLKAF97-Y22KW,SLKAF97-Y30KW,SLKAF97-Y3KW,SLKAF97-Y4KW,SLKAF97-Y5.5KW,SLKAF97-Y7.5KW,SLKAF97-Y80M4,SLKAF97-Y90M4,SLKAF97-YEJ100M4,SLKAF97-YEJ112M4,SLKAF97-YEJ132M4,SLKAF97-YEJ160M4,SLKAF97-YEJ180M4,SLKAF97-YEJ200M4,SLKAF97-YEJ80M4,SLKAF97-YEJ90M4,SLKAF97-YS100M4,SLKAF97-YS112M4,SLKAF97-YS132M4,SLKAF97-YS160M4,SLKAF97-YS180M4,SLKAF97-YS200M4,SLKAF97-YS80M4,SLKAF97-YS90M4,SLKAF97-YVP100M4,SLKAF97-YVP112M4,SLKAF97-YVP132M4,SLKAF97-YVP160M4,SLKAF97-YVP180M4,SLKAF97-YVP200M4,SLKAF97-YVP80M4,SLKAF97-YVP90M4,SLKAF97-YVPEJ100M4,SLKAF97-YVPEJ112M4,SLKAF97-YVPEJ132M4,SLKAF97-YVPEJ160M4,SLKAF97-YVPEJ180M4,SLKAF97-YVPEJ200M4,SLKAF97-YVPEJ80M4,SLKAF97-YVPEJ90M4,DSZKAF97-Y1.1KW,DSZKAF97-Y1.5KW,DSZKAF97-Y100M4,DSZKAF97-Y112M4,DSZKAF97-Y11KW,DSZKAF97-Y132M4,DSZKAF97-Y15KW,DSZKAF97-Y160M4,DSZKAF97-Y18.5KW,DSZKAF97-Y180M4,DSZKAF97-Y2.2KW,DSZKAF97-Y200M4,DSZKAF97-Y22KW,DSZKAF97-Y30KW,DSZKAF97-Y3KW,DSZKAF97-Y4KW,DSZKAF97-Y5.5KW,DSZKAF97-Y7.5KW,DSZKAF97-Y80M4,DSZKAF97-Y90M4,DSZKAF97-YEJ100M4,DSZKAF97-YEJ112M4,DSZKAF97-YEJ132M4,DSZKAF97-YEJ160M4,DSZKAF97-YEJ180M4,DSZKAF97-YEJ200M4,DSZKAF97-YEJ80M4,DSZKAF97-YEJ90M4,DSZKAF97-YS100M4,DSZKAF97-YS112M4,DSZKAF97-YS132M4,DSZKAF97-YS160M4,DSZKAF97-YS180M4,DSZKAF97-YS200M4,DSZKAF97-YS80M4,DSZKAF97-YS90M4,DSZKAF97-YVP100M4,DSZKAF97-YVP112M4,DSZKAF97-YVP132M4,DSZKAF97-YVP160M4,DSZKAF97-YVP180M4,DSZKAF97-YVP200M4,DSZKAF97-YVP80M4,DSZKAF97-YVP90M4,DSZKAF97-YVPEJ100M4,DSZKAF97-YVPEJ112M4,DSZKAF97-YVPEJ132M4,DSZKAF97-YVPEJ160M4,DSZKAF97-YVPEJ180M4,DSZKAF97-YVPEJ200M4,DSZKAF97-YVPEJ80M4,DSZKAF97-YVPEJ90M4,BKAF97-Y1.1KW,BKAF97-Y1.5KW,BKAF97-Y100M4,BKAF97-Y112M4,BKAF97-Y11KW,BKAF97-Y132M4,BKAF97-Y15KW,BKAF97-Y160M4,BKAF97-Y18.5KW,BKAF97-Y180M4,BKAF97-Y2.2KW,BKAF97-Y200M4,BKAF97-Y22KW,BKAF97-Y30KW,BKAF97-Y3KW,BKAF97-Y4KW,BKAF97-Y5.5KW,BKAF97-Y7.5KW,BKAF97-Y80M4,BKAF97-Y90M4,BKAF97-YEJ100M4,BKAF97-YEJ112M4,BKAF97-YEJ132M4,BKAF97-YEJ160M4,BKAF97-YEJ180M4,BKAF97-YEJ200M4,BKAF97-YEJ80M4,BKAF97-YEJ90M4,BKAF97-YS100M4,BKAF97-YS112M4,BKAF97-YS132M4,BKAF97-YS160M4,BKAF97-YS180M4,BKAF97-YS200M4,BKAF97-YS80M4,BKAF97-YS90M4,BKAF97-YVP100M4,BKAF97-YVP112M4,BKAF97-YVP132M4,BKAF97-YVP160M4,BKAF97-YVP180M4,BKAF97-YVP200M4,BKAF97-YVP80M4,BKAF97-YVP90M4,BKAF97-YVPEJ100M4,BKAF97-YVPEJ112M4,BKAF97-YVPEJ132M4,BKAF97-YVPEJ160M4,BKAF97-YVPEJ180M4,BKAF97-YVPEJ200M4,BKAF97-YVPEJ80M4,BKAF97-YVPEJ90M4,GKAF97-Y1.1KW,GKAF97-Y1.5KW,GKAF97-Y100M4,GKAF97-Y112M4,GKAF97-Y11KW,GKAF97-Y132M4,GKAF97-Y15KW,GKAF97-Y160M4,GKAF97-Y18.5KW,GKAF97-Y180M4,GKAF97-Y2.2KW,GKAF97-Y200M4,GKAF97-Y22KW,GKAF97-Y30KW,GKAF97-Y3KW,GKAF97-Y4KW,GKAF97-Y5.5KW,GKAF97-Y7.5KW,GKAF97-Y80M4,GKAF97-Y90M4,GKAF97-YEJ100M4,GKAF97-YEJ112M4,GKAF97-YEJ132M4,GKAF97-YEJ160M4,GKAF97-YEJ180M4,GKAF97-YEJ200M4,GKAF97-YEJ80M4,GKAF97-YEJ90M4,GKAF97-YS100M4,GKAF97-YS112M4,GKAF97-YS132M4,GKAF97-YS160M4,GKAF97-YS180M4,GKAF97-YS200M4,GKAF97-YS80M4,GKAF97-YS90M4,GKAF97-YVP100M4,GKAF97-YVP112M4,GKAF97-YVP132M4,GKAF97-YVP160M4,GKAF97-YVP180M4,GKAF97-YVP200M4,GKAF97-YVP80M4,GKAF97-YVP90M4,GKAF97-YVPEJ100M4,GKAF97-YVPEJ112M4,GKAF97-YVPEJ132M4,GKAF97-YVPEJ160M4,GKAF97-YVPEJ180M4,GKAF97-YVPEJ200M4,GKAF97-YVPEJ80M4,GKAF97-YVPEJ90M4,KCAF97-Y1.1KW,KCAF97-Y1.5KW,KCAF97-Y100M4,KCAF97-Y112M4,KCAF97-Y11KW,KCAF97-Y132M4,KCAF97-Y15KW,KCAF97-Y160M4,KCAF97-Y18.5KW,KCAF97-Y180M4,KCAF97-Y2.2KW,KCAF97-Y200M4,KCAF97-Y22KW,KCAF97-Y30KW,KCAF97-Y3KW,KCAF97-Y4KW,KCAF97-Y5.5KW,KCAF97-Y7.5KW,KCAF97-Y80M4,KCAF97-Y90M4,KCAF97-YEJ100M4,KCAF97-YEJ112M4,KCAF97-YEJ132M4,KCAF97-YEJ160M4,KCAF97-YEJ180M4,KCAF97-YEJ200M4,KCAF97-YEJ80M4,KCAF97-YEJ90M4,KCAF97-YS100M4,KCAF97-YS112M4,KCAF97-YS132M4,KCAF97-YS160M4,KCAF97-YS180M4,KCAF97-YS200M4,KCAF97-YS80M4,KCAF97-YS90M4,KCAF97-YVP100M4,KCAF97-YVP112M4,KCAF97-YVP132M4,KCAF97-YVP160M4,KCAF97-YVP180M4,KCAF97-YVP200M4,KCAF97-YVP80M4,KCAF97-YVP90M4,KCAF97-YVPEJ100M4,KCAF97-YVPEJ112M4,KCAF97-YVPEJ132M4,KCAF97-YVPEJ160M4,KCAF97-YVPEJ180M4,KCAF97-YVPEJ200M4,KCAF97-YVPEJ80M4,KCAF97-YVPEJ90M4,MTJAF97-Y1.1KW,MTJAF97-Y1.5KW,MTJAF97-Y100M4,MTJAF97-Y112M4,MTJAF97-Y11KW,MTJAF97-Y132M4,MTJAF97-Y15KW,MTJAF97-Y160M4,MTJAF97-Y18.5KW,MTJAF97-Y180M4,MTJAF97-Y2.2KW,MTJAF97-Y200M4,MTJAF97-Y22KW,MTJAF97-Y30KW,MTJAF97-Y3KW,MTJAF97-Y4KW,MTJAF97-Y5.5KW,MTJAF97-Y7.5KW,MTJAF97-Y80M4,MTJAF97-Y90M4,MTJAF97-YEJ100M4,MTJAF97-YEJ112M4,MTJAF97-YEJ132M4,MTJAF97-YEJ160M4,MTJAF97-YEJ180M4,MTJAF97-YEJ200M4,MTJAF97-YEJ80M4,MTJAF97-YEJ90M4,MTJAF97-YS100M4,MTJAF97-YS112M4,MTJAF97-YS132M4,MTJAF97-YS160M4,MTJAF97-YS180M4,MTJAF97-YS200M4,MTJAF97-YS80M4,MTJAF97-YS90M4,MTJAF97-YVP100M4,MTJAF97-YVP112M4,MTJAF97-YVP132M4,MTJAF97-YVP160M4,MTJAF97-YVP180M4,MTJAF97-YVP200M4,MTJAF97-YVP80M4,MTJAF97-YVP90M4,MTJAF97-YVPEJ100M4,MTJAF97-YVPEJ112M4,MTJAF97-YVPEJ132M4,MTJAF97-YVPEJ160M4,MTJAF97-YVPEJ180M4,MTJAF97-YVPEJ200M4,MTJAF97-YVPEJ80M4,MTJAF97-YVPEJ90M4,WXKAF97-WSS1.1KW,WXKAF97-WSS1.5KW,WXKAF97-WSS100M4,WXKAF97-WSS112M4,WXKAF97-WSS11KW,WXKAF97-WSS132M4,WXKAF97-WSS15KW,WXKAF97-WSS160M4,WXKAF97-WSS18.5KW,WXKAF97-WSS180M4,WXKAF97-WSS2.2KW,WXKAF97-WSS200M4,WXKAF97-WSS22KW,WXKAF97-WSS30KW,WXKAF97-WSS3KW,WXKAF97-WSS4KW,WXKAF97-WSS5.5KW,WXKAF97-WSS7.5KW,WXKAF97-WSS80M4,WXKAF97-WSS90M4,WXKAF97-WSSB100M4,WXKAF97-WSSB112M4,WXKAF97-WSSB132M4,WXKAF97-WSSB160M4,WXKAF97-WSSB180M4,WXKAF97-WSSB200M4,WXKAF97-WSSB80M4,WXKAF97-WSSB90M4,WXKAF97-WSSVP100M4,WXKAF97-WSSVP112M4,WXKAF97-WSSVP132M4,WXKAF97-WSSVP160M4,WXKAF97-WSSVP180M4,WXKAF97-WSSVP200M4,WXKAF97-WSSVP80M4,WXKAF97-WSSVP90M4,WXKAF97-WSSVPB100M4,WXKAF97-WSSVPB112M4,WXKAF97-WSSVPB132M4,WXKAF97-WSSVPB160M4,WXKAF97-WSSVPB180M4,WXKAF97-WSSVPB200M4,WXKAF97-WSSVPB80M4,WXKAF97-WSSVPB90M4。二級減速機
